G4-107 Инструмент для Притирки Плунжера Насоса CP1

G4-107 Инструмент для Притирки Плунжера Насоса CP1

G4-107 — это специализированный набор для ручной притирки, разработанный для ремонта насосов Bosch CP1 высокого давления common rail. Он применяется для восстановления посадки и герметичности плунжера и клапана управления — двух наиболее изнашиваемых прецизионных пар внутри насоса CP1.

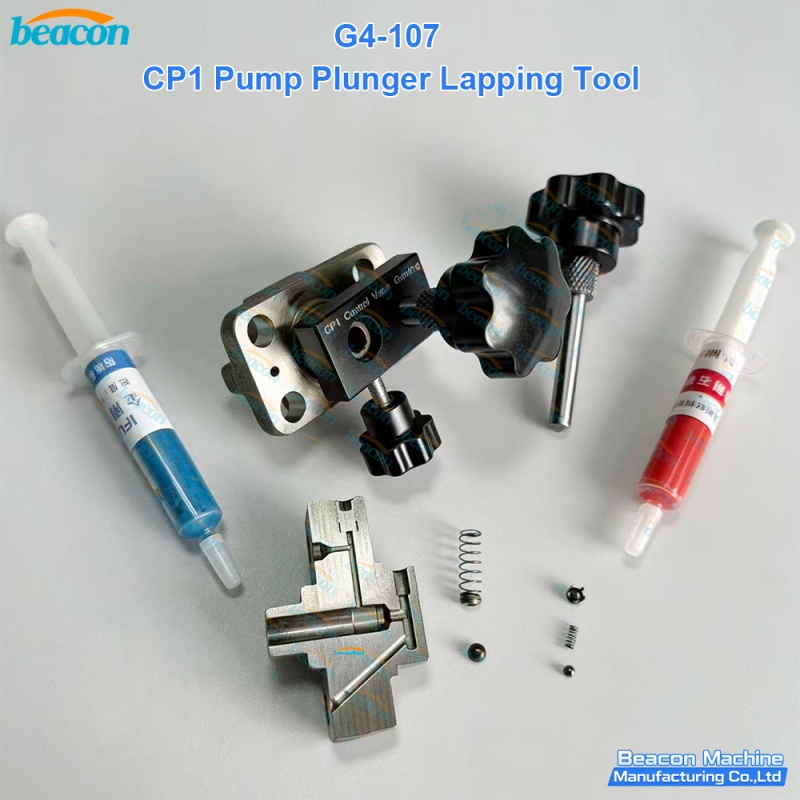

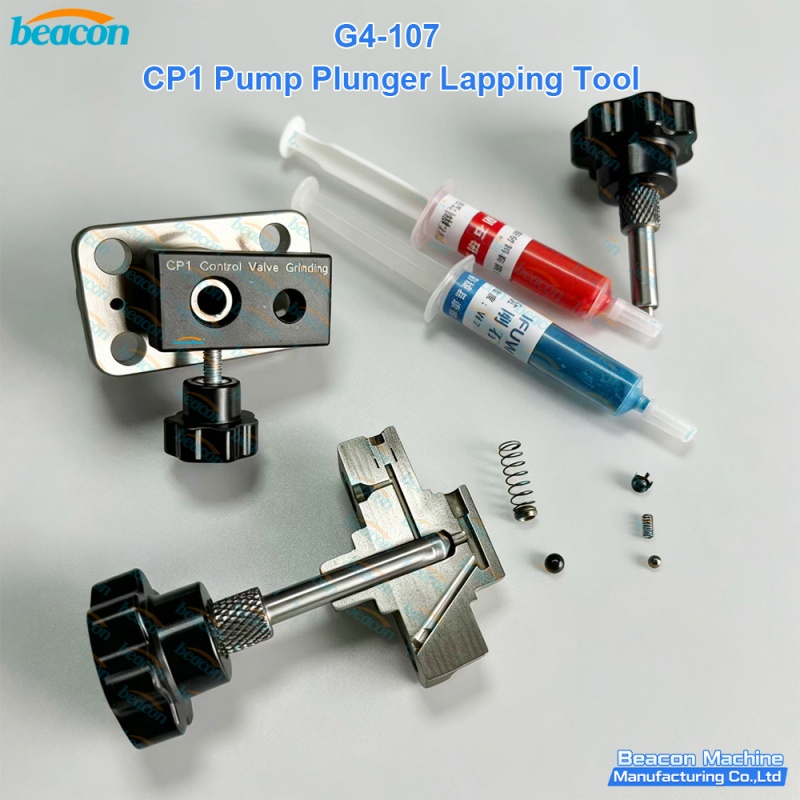

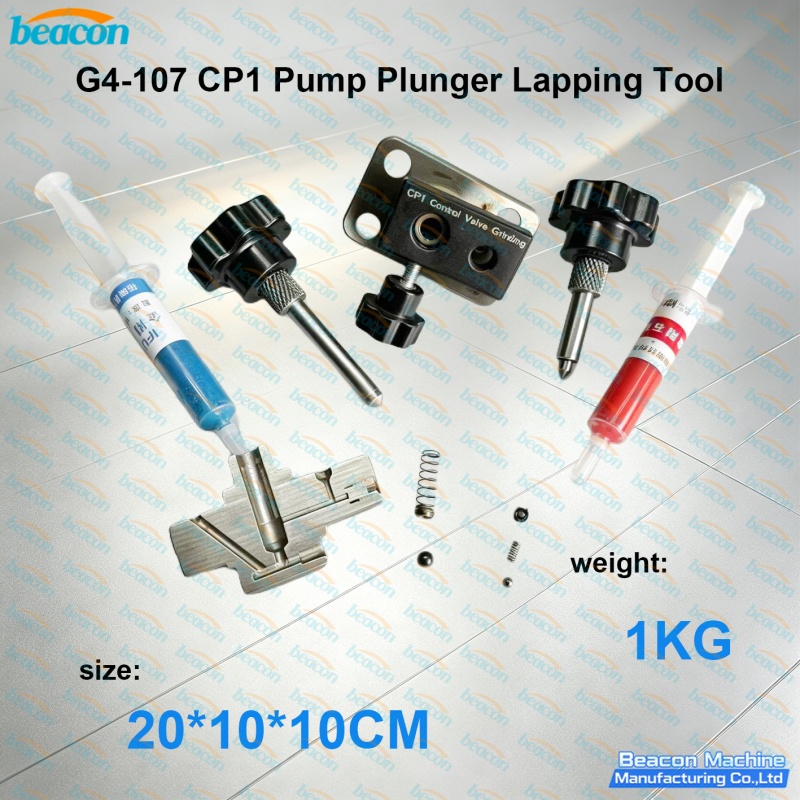

Состав Набора

• Приспособление для притирки клапана управления CP1 — с маркировкой CP1 Control Valve Grinding, монтажными отверстиями и рифленой регулировочной ручкой

• Зажим для притирки плунжера — корпус с V-образным пазом, длинной рукояткой и большой рифленой ручкой для фиксации и вращения плунжера

• Две алмазные пасты — красная W1.5 и синяя W2.5

• Мелкие сменные детали — пружина, стальные шарики и установочные штифты

Почему Требуется Притирка Плунжера CP1

CP1 — это насос высокого давления Common Rail первого поколения компании Bosch, широко применяемый на легковых и легких коммерческих автомобилях. В нем используется трехплунжерная схема с регулированием давления на стороне низкого давления. Со временем пара «плунжер — гильза» изнашивается, внутренний зазор увеличивается, и насос перестает создавать полное давление в рампе. Типичные симптомы — длительный запуск двигателя, аварийный режим, коды отклонения давления в рампе и металлическая стружка в топливной системе.

Замена насоса в сборе обходится дорого, однако во многих случаях плунжер и гильзу можно восстановить точной ручной притиркой. Набор G4-107 дает мастерской приспособления, необходимые для жесткой фиксации обеих деталей и равномерной обработки сопрягаемых поверхностей алмазной пастой различной зернистости.

Порядок Работы с G4-107

1. Разобрать насос CP1 и тщательно очистить плунжер, гильзу и клапан управления.

2. Установить клапан управления в приспособление для притирки и зафиксировать рифленой ручкой.

3. Нанести более крупную красную пасту W1.5 и притирать поверхность медленными равномерными движениями «восьмеркой».

4. Полностью очистить деталь, затем перейти на более мелкую синюю пасту W2.5 для финишной обработки.

5. Закрепить плунжер в корпусе с V-образным пазом и повторить ту же процедуру притирки.

6. Промыть все детали, проверить посадку и зазор, собрать насос.

Совместимые Системы

Набор G4-107 предназначен для насосов высокого давления Common Rail серии Bosch CP1. Насосы CP1 устанавливаются на очень широкий ряд европейских дизельных автомобилей, включая легковые и легкие коммерческие модели. Серия CP1 узнается по трехплунжерной компоновке и клапану регулирования давления, расположенному сбоку.

Часто Задаваемые Вопросы

Нужны ли обе пасты? Да. Красная паста W1.5 снимает материал и исправляет поверхность, а синяя паста W2.5 создает тонкую отделку, необходимую для герметичности. Если пропустить финишный проход, поверхность будет пропускать.

Можно ли применять набор на других насосах? Он разработан специально для серии CP1. Другие семейства насосов имеют иные размеры плунжера и другую геометрию клапана управления, поэтому для них нужны свои приспособления.

Что еще стоит иметь в мастерской? Настоятельно рекомендуется приспособление для проверки герметичности плунжера CP1, чтобы убедиться в результате притирки до установки насоса на автомобиль.

Сопутствующие Товары

Beacon также поставляет всю гамму инструмента для обслуживания насосов CP1, включая приспособления для проверки герметичности плунжера, инструмент для ремонта топливных трубок и электронные стенды для разборки насосов. Если вам нужна не отдельная оснастка, а полная станция для ремонта CP1, мы подготовим предложение на комплекс.

Контакты

По вопросам цены, упаковки, доставки или техническим вопросам обращайтесь к нашей службе продаж в WhatsApp: +8618253885138. Мы отвечаем на технические запросы в течение одного рабочего дня и можем предоставить фотографии в высоком разрешении, видео и чертежи.

Введение

G4-107 Инструмент для Притирки Плунжера Насоса CP1 — это набор для ручной притирки в условиях мастерской, предназначенный для насосов Bosch CP1 высокого давления Common Rail. Он восстанавливает уплотнительные поверхности плунжера и клапана управления, что позволяет вернуть изношенный насос в работу вместо его замены.

Область Применения

Насос Bosch CP1 высокого давления Common Rail — насос Common Rail первого поколения с трехплунжерной схемой. Подходит для капитального ремонта насосов дизельных двигателей легковых и легких коммерческих автомобилей.

Удаленная Диагностика

Beacon предоставляет удаленную техническую поддержку при ремонте насосов. Пришлите фотографии или видео насоса, плунжера и результата притирки, и наши инженеры подскажут глубину притирки, зернистость пасты и критерии приемки. Поддержка доступна в WhatsApp в рабочее время по Китаю.

Гарантия 12 Месяцев

На весь инструмент Beacon распространяется гарантия 12 месяцев, покрывающая производственные дефекты.

Послепродажное Обслуживание

Алмазная паста, сменные ручки и мелкие сменные детали поставляются отдельными позициями. Свяжитесь с нами, чтобы получить полный комплект для обслуживания насосов CP1.
